Георадар — это современный геофизический прибор, предназначенный для обнаружения различных объектов, в том числе не металлических в различных средах.

Мобильность, сравнительная компактность и возможность проводить неразрушающий мониторинг среды с высокой детальностью делают его уникальным среди геофизического оборудования.



Гарантия до 3 лет

Постгарантийное обслуживание

Сертификат

Категория:

Описание

Антенные блоки — составная часть георадара, с помощью которых производится непосредственное зондирование обследуемой поверхности. Выбор антенного блока зависит от характера решаемых задач – глубины зондирования, разрешающей способности, производительности, способа перемещения антенного блока. Центральная частота антенного блока является принципиальным фактором глубины зондирования. Чем выше частота антенны, тем меньше глубина зондирования. С другой стороны, чем выше центральная частота, тем лучше разрешающая способность антенного блока. Правильный выбор антенны является важнейшим условием успешной съемки. ООО «Логические системы» в настоящее время выпускает следующие георадарные антенные блоки.

ТАБЛИЦА ВЫПУСКАЕМЫХ НА ДАННЫЙ МОМЕНТ АНТЕННЫХ БЛОКОВ ГЕОРАДАРА

№
НАИМЕНОВАНИЕ И СОСТАВ КОМПЛЕКТА
ВНЕШНИЙ ВИД
ОСОБЕННОСТИ КОМПЛЕКТА

ЭКРАНИРОВАННЫЕ АНТЕННЫЕ БЛОКИ — МОНОБЛОКИ БЕЗ ОПТИЧЕСКОЙ РАЗВЯЗКИ

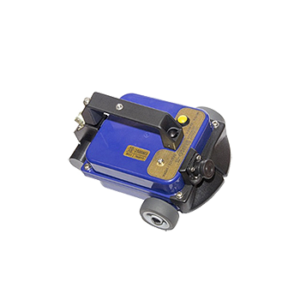

1. Антенный блок АБ-2500М3

    в комплекте:

  1. Антенный блок АБ-2500М3 (1 шт.)
  2. Съёмная монолыжа (1 шт.)
  3. Транспортная сумка (1 шт.)
  • До 4096 точек по глубине.
  • 400 трасс в сек.(512 точек).
  • Центральная частота 2500 МГц.
  • Глубина зондирования до 1 м.
  • Разрешающая способность 0,03 м.
  • Возможность работы со встроенным датчиком перемещений и с ДПИ, ДП-32У.
  • Съемная монолыжа.
  • Потребляемая мощность 3,0 Вт.
  • Габариты (без монолыжи) — 22x18x12 см.
  • Габариты (с монолыжей) — 43х30х14 см.
  • Масса (без монолыжи) 0,8 кг.
  • Масса (с монолыжей) 2,3 кг.
2. Антенный блок АБ-1700М3

    в комплекте:

  1. Антенный блок АБ-1700М3 (1 шт.)
  2. Съёмная монолыжа (1 шт.)
  3. Транспортная сумка (1 шт.)
  • До 4096 точек по глубине.
  • 400 трасс в сек.(512 точек).
  • Центральная частота 1700 МГц.
  • Глубина зондирования до 1 м.
  • Разрешающая способность 0,03 м.
  • Возможность работы со встроенным датчиком перемещений и с ДПИ, ДП-32У.
  • Съемная монолыжа.
  • Потребляемая мощность 3,0 Вт.
  • Габариты (без монолыжи) — 22x18x12 см.
  • Габариты (с монолыжей) — 43х30х14 см.
  • Масса (без монолыжи) 0,8 кг.
  • Масса (с монолыжей) 2,3 кг.
3. Антенный блок АБ-1200М3

    в комплекте:

  1. Антенный блок АБ-1200М3 (1 шт.)
  2. Съёмная монолыжа (1 шт.)
  3. Транспортная сумка (1 шт.)
  • До 4096 точек по глубине.
  • 400 трасс в сек.(512 точек).
  • Центральная частота 1200 МГц.
  • Глубина зондирования до 1,5 м.
  • Разрешающая способность 0,05 м.
  • Возможность работы со встроенным датчиком перемещений и с ДПИ, ДП-32У.
  • Съемная монолыжа.
  • Потребляемая мощность 3,0 Вт.
  • Габариты (без монолыжи) — 22x18x12 см.
  • Габариты (с монолыжей) — 43х30х14 см.
  • Масса (без монолыжи) 0,8 кг.
  • Масса (с монолыжей) 2,3 кг.
4. Антенный блок АБ-900М3

    в комплекте:

  1. Антенный блок АБ-900М3 (1 шт.)
  2. Съёмная монолыжа (1 шт.)
  3. Транспортная сумка (1 шт.)
  • До 4096 точек по глубине.
  • 400 трасс в сек.(512 точек).
  • Центральная частота 900 МГц.
  • Глубина зондирования до 2,5 м.
  • Разрешающая способность 0,08 м.
  • Возможность работы со встроенным датчиком перемещений и с ДПИ, ДП-32У.
  • Съемная монолыжа.
  • Потребляемая мощность 3,0 Вт.
  • Габариты (без монолыжи) — 29x19x14 см.
  • Габариты (с монолыжей) — 43х31х16 см.
  • Масса (без монолыжи) 0,8 кг.
  • Масса (с монолыжей) 2,3 кг.

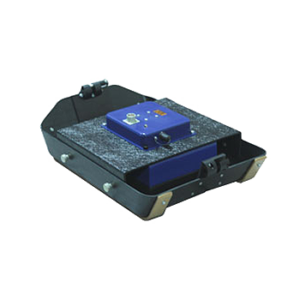

5. Антенный блок АБ-700М3

    в комплекте:

  1. Антенный блок АБ-700М3 (1 шт.)
  2. Съёмная монолыжа (1 шт.)
  3. Транспортная сумка (1 шт.)
  • До 4096 точек по глубине.
  • 400 трасс в сек.(512 точек).
  • Центральная частота 700 МГц.
  • Глубина зондирования до 3 м.
  • Разрешающая способность 0,1 м.
  • Возможность работы со встроенным датчиком перемещений и с ДПИ, ДП-32У.
  • Съемная монолыжа.
  • Потребляемая мощность 3,6 Вт.
  • Габариты 23х17х11 см.
  • Масса 2.2 кг.
6. Антенный блок АБ-400М3

    в комплекте:

  1. Антенный блок АБ-400М3 (1 шт.)
  2. Транспортная сумка (1 шт.)
  • До 8192 точек по глубине.
  • 400 трасс в сек.(при 512 точках по глубине)
  • Центральная частота 400 МГц.
  • Глубина зондирования до 5 м.
  • Разрешающая способность 0,15 м.
  • Потребляемая мощность 6,0 Вт.
  • Габариты 52х57х17 см.
  • Масса 5,5 кг.
  • Возможность работы с датчиками перемещения ДПИ, ДП-32У.
7. Антенный блок АБ-250М3

    в комплекте:

  1. Антенный блок АБ-250М3 (1 шт.)
  2. Транспортная сумка (1 шт.)
  • До 16384 точек по глубине.
  • 400 трасс в сек.(при 512 точках по глубине)
  • Центральная частота 250 МГц.
  • Глубина зондирования до 8 м.
  • Разрешающая способность 0,25 м.
  • Потребляемая мощность 6,0 Вт.
  • Габариты 74х46х16 см.
  • Масса 9 кг.
8. Антенный блок АБ-150М3

    в комплекте:

  1. Антенный блок АБ-150М3 (1 шт.)
  2. Съемный набор колес (1 кт.)
  3. Транспортная сумка (1 шт.)
  • До 16384 точек по глубине.
  • 400 трасс в сек.(при 512 точках по глубине)
  • Центральная частота 150 МГц.
  • Глубина зондирования 12 м.
  • Разрешающая способность 0,35 м.
  • Потребляемая мощность 5,8 Вт.
  • Габариты 85х64х18 см.
  • Масса 14,4 кг.
9. Антенный блок АБ-100М3

    в комплекте:

  1. Антенный блок АБ-100М3 (1 шт.)
  2. Транспортная сумка (1 шт.)
  • До 16384 точек по глубине.
  • 400 трасс в сек.(при 512 точках по глубине)
  • Центральная частота 100 МГц.
  • Глубина зондирования 14 м.
  • Разрешающая способность 0,45 м.
  • Потребляемая мощность 5,8 Вт.
  • Габариты 93х80х28 см.
  • Масса 16,2 кг.

ЭКРАНИРОВАННЫЕ ДВУХЧАСТОТНЫЕ АНТЕННЫЕ БЛОКИ — МОНОБЛОКИ БЕЗ ОПТИЧЕСКОЙ РАЗВЯЗКИ
10. Антенный блок АБ-250/700М3

    в комплекте:

  1. Антенный блок АБ-250/700М3 (1 шт.)
  2. Транспортная сумка (1 шт.)
  • До 16384 точек по глубине.
  • 400 трасс в сек.(при 512 точках по глубине)
  • Двухчастотный, с центральными частотами 250 МГц и 700 МГц.
  • Глубина зондирования: 1) на 250 МГц до 8 м, 2) на 700 МГц до 3 м.
  • Потребляемая мощность 7,8 Вт.
  • Габариты 74х45х19 см.
  • Масса 9 кг.
11. Антенный блок АБ-150/400М3

    в комплекте:

  1. Антенный блок АБ-150/400М3 (1 шт.)
  2. Съемный набор колес (1 кт.)
  3. Транспортная сумка (1 шт.)
  • До 16384 точек по глубине.
  • 400 трасс в сек.(при 512 точках по глубине)
  • Двухчастотный, с центральными частотами 150 МГц и 400 МГц.
  • Глубина зондирования: 1) на 150 МГц до 12 м, 2) на 400 МГц до 5 м.
  • Потребляемая мощность 7,8 Вт.
  • Габариты 85х64х18 см.
  • Масса 16,2 кг.

РУПОРНЫЕ АНТЕННЫЕ БЛОКИ
12. Антенный блок АБ-400Р3

    в комплекте:

  1. Антенный блок АБ-400Р3 (1 шт.)
  2. Транспортная сумка (1 шт.)
  • До 8192 точек по глубине.
  • 400 трасс в сек.(при 512 точках по глубине)
  • Экранированный рупорный антенный блок.
  • Центральная частота 400 МГц.
  • Отрыв до 40 см.
  • Глубина зондирования до 3 м.
  • Разрешающая способность 0,1 м.
  • Потребляемая мощность 6,0 Вт.
  • Габариты 72х57х36 см.
  • Масса 9 кг.
13. Антенный блок АБ-1000Р3

    в комплекте:

  1. Антенный блок АБ-1000Р3 (1 шт.)
  2. Транспортная сумка (1 шт.)
  • До 4096 точек по глубине.
  • Экранированный рупорный антенный блок.
  • Центральная частота 1000 МГц.
  • Обуженная диаграмма направленности.
  • Отрыв от поверхности до 30 см.
  • Глубина зондирования до 1,5 м.
  • Разрешающая способность 0,04 м.
  • Потребляемая мощность 3,0 Вт.
  • Габаритные размеры 63х20х51 см.
  • Масса 7.3 кг.
14. Антенный блок АБ-1700Р3

    в комплекте:

  1. Антенный блок АБ-1700Р3 (1 шт.)
  2. Транспортная сумка (1 шт.)
  • До 4069 точек по глубине.
  • 400 трасс в сек.(при 512 точках по глубине)
  • Экранированный рупорный антенный блок.
  • Центральная частота 1700 МГц.
  • Обуженная диаграмма направленности.
  • Отрыв от поверхности до 20 см.
  • Возможность детального изучения приповерхностных слоев.
  • Возможность работы в пешеходном режиме (пластиковое основание приобретается отдельно)
  • Глубина зондирования до 0,8 м.
  • Разрешающая способность 0,03 м.
  • Съемная монолыжа (доп. опция).
  • Потребляемая мощность 3,0 Вт.
  • Габариты 43x30x33 см.
  • Масса 3 кг.
15. Антенный блок АБ-2000Р3

    в комплекте:

  1. Антенный блок АБ-2000Р3 (1 шт.)
  2. Транспортная сумка (1 шт.)
  • До 4096 точек по глубине.
  • Экранированный рупорный АБ
  • Центральная частота 2000 МГц.
  • Обуженная диаграмма направленности.
  • Отрыв от поверхности до 30 см.
  • Возможность работы в пешеходном режиме (тележка для пешеходной съемки приобретается отдельно)
  • Глубина зондирования до 0,6 м.
  • Разрешающая способность 0,02 м.
  • Потребляемая мощность 3,0 Вт.
  • Габариты 32х30х16 см.
  • Масса 1,7кг.
16. Антенный блок АБ-2500Р3

    в комплекте:

  1. Антенный блок АБ-2500Р3 (1 шт.)
  2. Транспортная сумка (1 шт.)
  • До 4069 точек по глубине.
  • 400 трасс в сек.(при 512 точках по глубине)
  • Экранированный рупорный АБ
  • Центральная частота 2500 МГц.
  • Обуженная диаграмма направленности.
  • Отрыв от поверхности до 30 см.
  • Возможность работы в пешеходном режиме (тележка для пешеходной съемки приобретается отдельно)
  • Глубина зондирования до 0,4 м.
  • Разрешающая способность 0,015 м.
  • Потребляемая мощность 3,0 Вт.
  • Габариты 32х30х16 см.
  • Масса 1,7кг.

ЭКРАНИРОВАННЫЕ ОПТОРАЗВЯЗАННЫЕ АНТЕННЫЕ БЛОКИ («ОКО-2»)
17. Антенный блок АБ-150

    в комплекте:

  1. Антенный блок АБ-150 (1 шт.)
  2. Кабель оптический ИЗП (2 шт.)
  3. Кабель оптический ДП (2 шт.)
  4. Съемный набор колес (1 кт.)
  5. Коромысло в чехле (2 шт.)
  6. Транспортная сумка (1 шт.)
  • Экранированный разборный антенный блок.
  • Оптическая развязка приемника и передатчика.
  • Центральная частота 150 МГц.
  • Глубина зондирования до 12 м.
  • Разрешающая способность 0,35 м.
  • Потребляемая мощность 6,5 Вт.
  • Возможность построения годографа (доп. опция)
  • Габариты (в собранном виде) 160х62х17 см.
  • Масса (в собранном виде) 18 кг.
ВНИМАНИЕ! Блоки питания БП 3,8/12, зарядные устройства ЗУ-2, кабель АБ, оптический преобразователь ОП в комплект поставки не входят и приобретаются дополнительно при необходимости.
18. Антенный блок АБ-90

    в комплекте:

  1. Антенный блок АБ-90 (1 шт.)
  2. Кабель оптический ИЗП (2 шт.)
  3. Кабель оптический ДП (2 шт.)
  4. Съемный набор колес (1 кт.)
  5. Коромысло в чехле (2 шт.)
  6. Транспортный чехол (2 шт.)
  • Экранированный разборный антенный блок.
  • Оптическая развязка приемника и передатчика.
  • Центральная частота 90 МГц.
  • Глубина зондирования до 16 м.
  • Разрешающая способность 0,5 м.
  • Возможность построения годографа (доп. опция)
  • Потребляемая мощность 7,0 Вт.
  • Габариты (в собранном виде) 222х100х27 см.
  • Масса (в собранном виде) 37 кг.
ВНИМАНИЕ! Блоки питания БП 3,8/12, зарядные устройства ЗУ-2, кабель АБ, оптический преобразователь ОП в комплект поставки не входят и приобретаются дополнительно при необходимости.

НЕЭКРАНИРОВАННЫЕ АНТЕННЫЕ БЛОКИ («ОКО-2»)
19. Антенный блок АБДЛ-Тритон

    в комплекте:

  1. Антенный блок АБДЛ-Тритон (1 шт.)
  2. Блок питания БП 3,8/12Т (2 шт.)
  3. Кабель ЗУ-Т (2 шт.)
  4. Каркас (1 шт.)
  5. Транспортная сумка. (1 шт.)
  • Неэкранированный антенный блок в комплекте с одним из дипольных излучателей 100 МГц или 50 МГц.
  • Линейное, складное исполнение.
  • Глубина зондирования — до 14 м (100 МГц) — до 18 м (50 МГц).
  • Разрешающая способность — 0,5 м (100 МГц) — 1,0 м (50 МГц).
  • Потребляемая мощность 6,8 Вт.
  • Диаметр 95 мм.
  • Общая длина — 3,2 м (100 МГц) — 4,7 м (50 МГц).
  • Масса — 6 кг (100 МГц) — 8 кг (50 МГц).
