Прибор диагностики свай ИДС-2М

Следующий товар

Многоканальная система, позволяющая осуществлять инструментальный контроль не только железобетонных, буронабивных и железных свай, но также и ленточных сплошных фундаментов, тоннелей метро и других сложных конструкций.

Прибор диагностики свай ИДС-2М внесен в реестр средств измерений РФ.
Регистрационный номер типа СИ 96805-25

Категория: Сейсмика

Описание

Одна из важнейших задач в строительстве есть обеспечение требуемой несущей способности фундамента. Для оперативного контроля выполнения работ, связанных с возведением фундаментных оснований, а также изучению сплошности ранее возведенных бетонных оснований, был разработан метод SonicIntegrityTesting (SIT). Это метод инженерной сейсморазведки в основу которого положено изучение распространения продольных волн упругих колебаний в толщи сваи, возбуждаемых ударным способом на ее поверхности. Наблюдая отражения от конца сваи и от дефектов в теле сваи, можно сделать заключение о сплошности и однородности сваи. Применение данного метода позволяет определять:

отражение от конца сваи;
отражение от значительных включений (размером 10-20% от радиуса сваи);
отражение от систем горизонтальных трещин;
отражение от каркасных соединений;
отражение от участков резкого сужения или расширения сваи;
отражения от контрастных слоев вмещающего грунта;
отражения от различных по прочности слоев бетона.

Компания ООО «Логические системы» первая в России в 2001-м году разработала прибор «ИДС-1» для работы методом SIT. Прибор ИДС-1 зарекомендовал себя как простой, надёжный и точный инструмент, которым может воспользоваться любой, без специального образования. От оператора прибора требуется только изучить руководство по эксплуатации и провести несколько пробных измерений. Устойчивый спрос на «ИДС-1» на рынке инструментального контроля фундамента заставил наш коллектив разработать усовершенствованный прибор «ИДС-2М».

Новый «ИДС-2М» является развитием предыдущего прибора с учётом многолетнего опыта, накопленного нами и нашими заказчиками при работе с данным изделием. «ИДС-2М» стал более удобным, универсальным прибором, способных решать гораздо больший круг задач. «ИДС-2М» является многоканальной системой, позволяющей осуществлять инструментальный контроль не только железобетонных, буронабивных и железных свай, но также и ленточных сплошных фундаментов, тоннелей метро и других сложных конструкций. Управление регистратором (или сетью регистраторов количеством до 4-х), а также сбор и обработка информации осуществляется с помощью ударопрочного влагозащищенного планшетного компьютера через интерфейс Wi-Fi.

ПРИМЕР ИСПОЛЬЗОВАНИЯ «ИДС-2М»:

Характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

№	ХАРАКТЕРИСТИКА	РАЗМЕРНОСТЬ	ЗНАЧЕНИЕ
1)	Количество регистраторов поверхностных волн	шт.	1…4
2)	Управление и сбор данных		планшетный компьютер IP67
3)	Интерфейс		WiFi
4)	Максимальное удаление регистраторов от ПЭВМ	м	20
5)	Питание		сменный Li-Ion аккумулятор 3,4 А·ч
6)	Время непрерывной работы регистратора	ч, не менее	17
7)	Время непрерывной работы планшетного компьютера	ч, не менее	16
8)	Коэффициент нелинейных искажений регистратора	%, не более	0,01
9)	Коэффициент усиления		0,125; 1; 16; 128
10)	Мгновенный динамический диапазон	дБ, не менее	110
11)	Коэффициент подавления синфазного сигнала	дБ, не менее	110
12)	Затухание фильтра на частоте Найквиста	дБ, не менее	120
13)	Рабочая полоса частот	Гц	5…2000
14)	Частота квантования	кГц	1…32
15)	Измеритель скорости в сваи		велосиметр
16)	Масса комплекта из 4-х регистраторов	кг	5
17)	Масса тары	кг	1,2
18)	Масса комплекта планшетного компьютера	кг	1,3
19)	Масса регистратора с аккумулятором	кг	0,28
20)	Габаритные размеры комплекта в транспортной таре	см	38×30×36
21)	Габаритные размеры регистратора	мм	∅50×148

Комплект

СОСТАВ КОМПЛЕКТА ИЗМЕРИТЕЛЯ ДЛИНЫ СВАЙ «ИДС-2М»

№	НАИМЕНОВАНИЕ	ЕД.ИЗМ.	КОЛ-ВО
1)	Комплект планшетного компьютера	к-т	1
2)	Регистратор продольных волн	шт.	1…4
3)	Устройство контактное	шт.	1…4
4)	Измеритель скорости в свае	шт.	1…4
5)	Комплект принадлежностей ИДС-2М	к-т	1

КОМПЛЕКТ ИЗМЕРИТЕЛЯ ДЛИНЫ СВАЙ «ИДС-2М» ИЗ 4-Х РЕГИСТРАТОРОВ:

Каждый регистратор имеет возможность подключения выносных датчиков, которые можно устанавливать в труднодоступных местах.

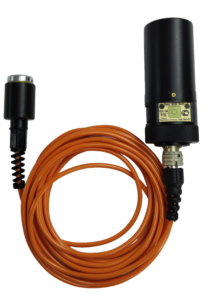

Выносной всенаправленный датчик скорости

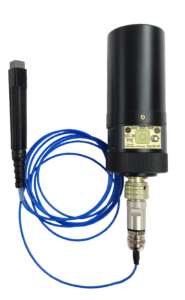

Выносной датчик ускорения устройства

Характеристики
Выносной всенаправленный датчик скорости:

Наименование показателя	Значение показателя
Рабочий диапазон	0° до 180°
Собственная частота, Гц: при оптимальной ориентации в рабочем диапазоне	20 ±8% 20 ±10%
Сопротивление геофона постоянному току, Ом	2720 ±5%
Чувствительность, В/м/с: при оптимальной ориентации в рабочем диапазоне	28 ±5% 28 ±8%
Степень затухания, %: при оптимальной ориентации в рабочем диапазоне	0,45 ±8% 0,45 ±10%
Коэффициент нелинейных искажений (КНИ), % (Гармонические искажения, замеренные на частоте 20 Гц при скорости возбуждения 1,8 см/с, совпадающей по направлению с осью геофона)	≤ 0,9
Масса подвижной части, гр.	2,1 ±5%
Рабочий ход катушки, мм	> 2
Предельная рабочая температура, °C	от -35 до +120
